MS型-手推门架式起重机-MS型-固定门架式起重机
简易手推龙门架起重机：简称-小型龙门架,轻型龙门架,简易龙门吊,简易龙门架,简易门式起重机,移动式简易龙门吊,手推门式起重机,固定门式起重机,门式起重机
第一部分技术参数说明
ELK型 环链电动葫芦
手拉葫芦+手拉跑车
PK型 环链电动葫芦
有限元分析，力学分析试验
第一部分简易龙门架起重机技术参数说明
1、技术标准：通过并符合以下标准。
GB/T3811-2008 起重机设计规范
JB/T9008.1-99 钢丝绳电动葫芦型式和基本参数标准
JB/T9008.2-99 钢丝绳电动葫芦技术条件
JB/T5663-2008 电动葫芦门式起重机制造标准
JB/T 5317.1-1991 环链电动葫芦型式和基本参数标准
2、表面部分：龙门架表面采用喷砂除锈，油漆：乐华品牌，乐化环氧聚酯胺底漆+环氧聚酯胺面漆。颜色可根据国标色卡定制。
3、万向轮：国内最好品牌，质量超越同级国际品牌，轮直径200mm，材质尼龙轮，非市面上普通的聚酯胺轮子，尼龙轮的硬度和耐磨程度与钢材材质相同，单轮承重3500kg，阻尼系数3/1000，也就是说只要15KG的力就可以将5T的重物移动。
4、钢板采用山钢集团产品，并附材质单。主梁材质Q2345,工字钢采用莱钢集团特钢厂出品，上海磁悬浮列车轨道就是出自这里。工字钢运行平稳无接缝，耐磨，表面硬度达到HB300。
5、立柱采用聊城嘉龙管业无缝钢管，垂直度稳定性国内最好。
6、异形钢采用莱钢特轧钢厂定制产品。
7、电器部分：进口合资品牌：德国西门子/法国施耐德/台湾士林电器，接地保护，短路保护，失压保护，过流过载保护，电源错相保护。
8、专利电缆：定制专利产品，100%足平方，YC橡套带钢丝扁平电缆。电缆双侧带防拖拽钢丝绳，保证运行时绝不拖拽不断线，保证设备正常运行。
质量保证
1、环氧聚酯胺油漆耐晒耐油耐腐蚀，质保三年，不褪色，不变色。
2、万向轮二年包退包换。
3、主梁质保5年，无超载情况下，完全符合国家标准。
4、故障保修：接到保修电话2小时内响应。
7、焊接成型：主要部件采用数控+半自动切割准确下料，大量采用生产制造胎具，焊接平台，保证成型准确稳定的加工工艺，整体焊接全部采用CO2气体保护焊，半自动埋弧焊，焊接强度大。
8、检验机构：设备经过第三方焊接探伤检测机构，100%通过超声波探伤与X射线探伤合格，才准予出厂。
9、山东省特种设备检验机构驻厂检验，从设计；材料；制造；应配件等全程检验。并取得设备监检报告合格后，方可出厂。
技术参数表
| 名称 Title | 单位 Unit | 规格 Specs |
| 额定起重量 Load： | Gn | 0.2T,0.5T,0.8T,1T,2T,3T,5T |
| 跨度 Span： | L | <12m |
| 提升高度 Lifting Height： | H | <12m（可选择高度可调系列） |
| 工作电源 Power source | 可选 | 3p A.C 50HZ 380V |
| 工作级别 Class： | jc | A1-A2 |
| 运行机构： | 固定式，手动轨道铸钢轮，聚酯胺万向轮，尼龙万向轮（硬度：HB300 高于Q235钢材硬度） | |
| 小车机构： | 电动跑车，手动跑车，矛头吊。 | |
| 吊装机构： | 手拉葫芦，电动钢丝绳葫芦，环链电动葫芦。 | |
注：Gn=额定起重吨位 S=跨度（左轨道中心至右轨道中心的距离） H=提升高度（地面至吊钩最高点的距离）
简易龙门架起重机总高3米-不含万向轮报价单-不含龙门架高度升降器
注释1：以上不带支腿可升降装置：另加1-2吨的+1500元，3-5吨+2000元。（实际有效升降距离1000mm）
采用钢材材质：Q345
表面处理：抛丸预处理
油漆：环氧富锌底漆+环氧富锌面漆 汽车用漆
漆膜厚度不低于180UM

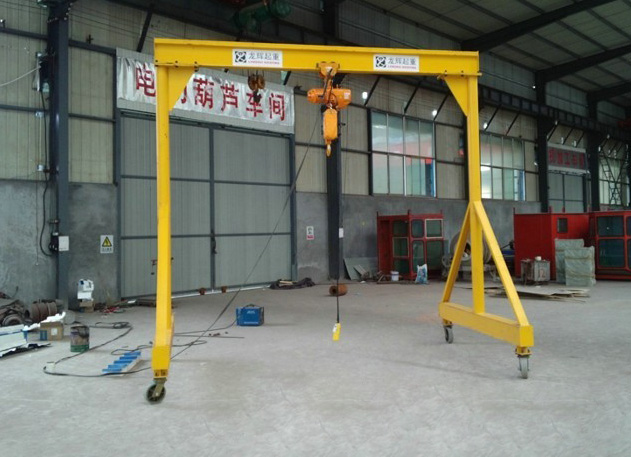

- 龙门吊架是一款简易型门式起重设备，配合手动或是电动葫芦使用，可以起吊0.5-5吨的物品。物品能够左右及上下移动。龙门吊架装有四个脚轮，所以还可以前后移动。使用非常之方便。龙门吊架还可以拆装，特别适合工地上经常需要变换地点使用。
- 龙门吊架适用于制造模具、汽修工厂、矿山、工地及需要起重场合。该移动龙门架最大的优点是可全方位移动性，可快速拆卸安装，占地面积小，用微型汽车就可转移到另一个场地安装使用。
- 龙门吊架因其使用的地点，场所，所吊物品大小，高矮等因素的影响，所以几乎每一台龙门吊架都需要量身订做。最常规的尺寸是跨度3M*高度3M。但一般很难适用，都是需要根据各个客户的自身情况进行设计，然后订定。我公司可以进行非标定做，一台起订。在珠三角附近的话，还可以提供免费上门测量服务。客户也可以致电来把使用的需求，场景等电话告之我们，我们同样可以给您设计出最合理的龙门吊架。
- 我公司来专业生产模具架，工具柜，工作台，刀具架（车）轻重型货架，铸铁平台，钳工台，储物柜，物料整理架，单臂吊车...等等仓储物流产品。欢迎各位来电来涵洽谈！
葫芦部分
简易葫芦
|
品牌 |
吨位 |
起升 速度 |
电源 |
起升电机功率 |
防冲顶 |
工作级别 |
自重 | |
|
|
DHK系列 环链葫芦 |
0.5t 1t 2t 3t 5t |
3 m/min 3 2.5 2 2 |
380V 50hz |
0.5kw 0.5kw 0.8kw 1.1kw 1.1kw |
无防冲顶装置 |
整机A2 部件M2 JC=10% |
42kg 42 50 55 62 |
|
|
DHS系列 环链电动葫芦 价格便宜，适合替代人力劳动场合， 简单易操作。 |
1t 2t 3t 5t 10 20 |
2.25 1.85 1.1 0.9 0.45 0.45 |
380V 50hz |
0.3kw 0.3kw 0.5kw 0.75kw 0.75 0.75 |
无防冲顶装置 |
整机A1 部件M1 JC=5% |
20 24 31 54 88 195 |
|
|
手拉葫芦 |
1T 1.5T 2T 3T 5T |
- |
- |
- |
无防冲顶装置 |
整机A0 |
- |
进口葫芦
|
品牌 |
吨位 |
起升 速度 m/min |
电源 |
起升 电机 功率 kw/h |
起升高度 环链单加链条价格 钢丝绳固定高度 |
自重 kg | |
|
|
环链葫芦 进口日本龟头KOIO |
0.3t 0.5t 1t 1T 1.5t 2t 2.5 2t 3t 3t 3t 5t |
7.1 6.8 3.4 6.6 6.8 6.6 3.3 5.4 5.4 4.4 2.2 2.7 |
380V 50hz |
0.8kw 0.8kw 1.5kw 0.8kw 3.0kw 3.0kw 3.0kw 3.0kw 3.0kw 3.0kw 1.5kw 3.0kw |
进口每米+500元 进口每米+500元 进口每米+1000 进口每米+540 进口每米+1040 进口每米+1040 进口每米+1080 进口每米+1280 进口每米+1280 进口每米+2080 进口每米+1620 进口每米+2560 |
45 47 61 49 108 115 73 115 122 131 85 151 |
|
|
环链葫芦 龙辉起重自产 仿KOIO 进口仕林电气，全航空插头连接，精密磨齿，进口轴承。 |
0.5t 1t 1T 2t 2t 3t 3t 5t |
6.8 3.4 6.6 6.6 3.3 5.4 4.4 2.7 |
380V 50hz |
0.8kw 1.5kw 0.8kw 3.0kw 3.0kw 3.0kw 1.5kw 3.0kw |
国产链条每米+40 国产链条每米+80 国产链条每米+50 国产链条每米+110 国产链条每米+100 国产链条每米+130 国产链条每米+220 国产链条每米+260 |
47 61 49 115 73 122 131 151 |
|
|
环链葫芦 仿德国德马格 JPKK系列 （双速起升平稳适合精密加工制造） |
125kg 250kg 250kg 500kg 500kg 1000kg 1000kg 2000kg 1500kg 3000kg 3000kg 4000kg 5000kg 6000kg |
8/2 4/1 10/2.5 5/1.25 10/2.5 5/1.25 8/2 4/1 8 4 2.6/0.3 2/0.25 2 1.5 |
380V 50hz |
国产链条每米+100 国产链条每米+200 国产链条每米+100 国产链条每米+200 国产链条每米+100 国产链条每米+200 国产链条每米+180 国产链条每米+360 国产链条每米+180 国产链条每米+360 国产链条每米+540 国产链条每米+720 国产链条每米+720 国产链条每米+900 |
钢丝绳葫芦
|
品牌 |
吨位 |
起升 速度 |
电源 |
电机 功率 |
钢丝绳固定高度 |
自重kg | |
|
|
钢丝绳电动葫芦 龙辉起重自产 |
0.5t 1t 2t 3t 5t |
8 m/min 8 m/min 8 m/min 8 m/min 8 m/min |
380V 50hz 三相点 |
0.8kw 1.5kw 3.0kw 4.5kw 7.5kw |
6M+9M+12M+18M+24M+30M 6M+9M+12M+18M+24M+30M 6M+9M+12M+18M+24M+30M 6M+9M+12M+18M+24M+30M 6M+9M+12M+18M+24M+30M |
125 150 250 300 600 |
|
|
型号 PA200 PA250 PA300 PA400 PA500 PA600 PA800 PA1000 |
单钩+双钩 100+200kg 125+250kg 150+300kg 200+400kg 250+500kg 300+600kg 400+800kg 500+1000kg |
单+双 10+5 10+5 10+5 10+5 10+5 10+5 10+5 10+5 |
民用电 两项 220V 50hz |
450w 500w 550w 750w 900w 1050w 1350w 1600w |
220V低电压钢丝绳葫芦 |
24 25 26 35 36 37 40 31 |
